《GB/T 41767-2022 聚合物基復合材料吸濕性能及平衡狀態(tài)調節(jié)試驗方法》是中國國家標準，規(guī)定了聚合物基復合材料的吸濕性能和平衡狀態(tài)調節(jié)試驗方法。這些材料通常用于各種工程應用，包括航空航天、汽車制造和建筑等。

一、范圍：
本文件規(guī)定了測定聚合物基復合材料吸濕性能及平衡狀態(tài)調節(jié)的試驗裝置、試樣、試驗條件、試驗步驟、試驗結果計算和試驗報告。

本文件適用于聚合物基復合材料力學試驗前的吸濕平衡狀態(tài)調節(jié)、測定平衡吸濕量和濕擴散系數(shù)。

二、試驗項目：
吸濕性能及平衡狀態(tài)調節(jié)試驗。

三、試驗設備：
電熱鼓風干燥箱、恒溫恒濕試驗箱。

四、設備廠商：
環(huán)儀儀器

五、試驗程序（部分）：

烘干試樣(脫濕)

將試樣放人已設定好溫度的電熱鼓風干燥箱內，每隔7d±0.5 d將試樣取出并放入干燥皿中，冷卻至室溫后取出試樣，用天平稱量試樣質量，記錄試樣質量和烘干時間，烘干時間應不計稱量時間。然后將試樣放回電熱鼓風干燥箱內繼續(xù)烘干。每次稱量過程不應超過30 min。

吸濕過程
將試樣放入已設定好溫度和濕度的恒溫恒濕箱中。每隔24 h±1 h將試樣取出(測定吸濕性能)或7 d±0.5 d將試樣取出(吸濕平衡狀態(tài)調節(jié))，放入含有潮濕脫脂棉的塑料密封袋內冷卻至室溫，然后從密封袋中取出試樣，用濾紙或脫脂棉拭去試樣表面的水分后，立即用天平稱量并記錄試樣質量和吸濕時間，吸濕時間應不計稱量時間。每次稱量過程不應超過30 min，從密封袋取出試樣并稱量的時間不應超過5 min。

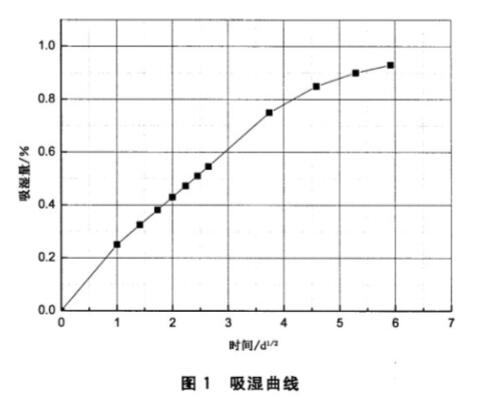

每次稱量后，在以吸濕量為縱坐標，吸濕時間的平方根為橫坐標的直角坐標系中繪制每個試樣的數(shù)據點曲線，如圖1所示。

這一標準的目的是確保對聚合物基復合材料的吸濕性能和平衡狀態(tài)調節(jié)進行可重復的測定，以便制造商和用戶了解這些材料的性能特征，以確保其在不同環(huán)境條件下的可靠性。GB/T 41767-2022為聚合物基復合材料吸濕性能及平衡狀態(tài)調節(jié)試驗提供了具體的測試方法和參考依據，有助于評估材料的性能和質量。
