HB 8570-2020 航空電線試驗方法是中華人民共和國航空行業標準之一，適用于航空電線的測試與評估。

該標準規定了航空電線的試驗方法和程序，包括外觀檢查、導體電阻測量、絕緣電阻測量、耐壓試驗、熱老化試驗、機械強度試驗等。這些方法旨在檢測電線的電學性能、機械性能、熱穩定性以及其它相關特性，以確保其符合規定的質量和安全標準。

一、范圍：
本規范規定了航空以太網電纜的分類、結構與性能要求、質量保證規定等。
本規范適用于航空電子以太網電纜的研制和驗證。

二、試驗項目：
耐潮試驗、耐候性試驗、低溫彎曲試驗、剝離力試驗等。

三、試驗設備：

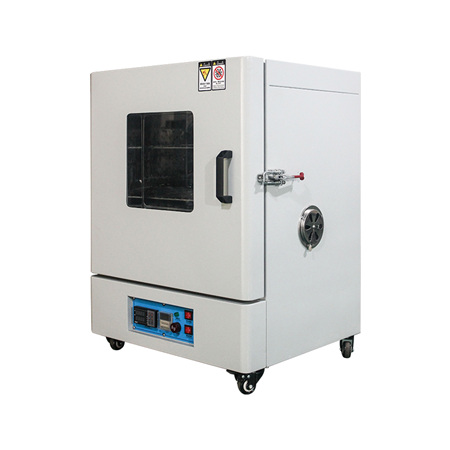

高溫烘箱、恒溫恒濕試驗箱、紫外老化試驗箱、冷凝試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

耐潮試驗：
試驗箱通過2 h升溫加濕，箱內溫度和相對濕度達到5.6.3.3.1規定的值，試樣置于其中保持6 h。
保持箱內溫度和濕度條件6 h結束后立即移除熱源，并經過16h的降溫，使箱內溫度降低到38℃±3℃ (100℉±5℉)或更低。

降溫過程結束后，重新對試驗箱加熱2 h，使箱內溫度穩定在70℃±3 ℃ (158℉±5℉)。該熱循環過程(2h加熱，6 h恒溫，16 h冷卻）共需進行15次，總計360 h。熱循環過程結束后，從試驗箱中取出試樣中部15.24 m (50 ft）的部分，在2 h內按照試驗方法504進行絕緣電阻試驗。

耐候性試驗：
該試驗按照ASTMG 53中描述的紫外線和水冷凝暴露裝置操作規范進行。使用下列參數進行紫外線和冷凝循環試驗:

a）在溫度70 ℃±3 ℃ (158℉±5℉)下，進行8h紫外線照射;
b）在溫度40 ℃±3 ℃ (104℉±5℉)下，進行4h冷凝暴露試驗。

共進行120個周期的紫外線照射和冷凝暴露試驗。然后，按試驗方法712進行卷繞試驗，按試驗方法510進行耐壓試驗（浸水電壓試驗）。保證做卷繞試驗的電線彎曲部分為紫外光照射區域。

HB 8570-2020 航空電線試驗方法為航空電線的質量控制和性能評估提供了重要的指導和依據，有助于確保航空電線的質量和安全性能符合規定的要求。
