由于鈦合金具有高強(qiáng)度、高韌性以及高耐磨性等諸多特點(diǎn)，鈦合金材料在諸多領(lǐng)域都有廣泛的應(yīng)用。為探究深冷處理對(duì)不同材質(zhì)的鈦合金微觀組織的影響，我們將TA7、TA6、TC4三種鈦合金進(jìn)行深冷處理（DCT），分析深冷處理前后的鈦合金微觀組織的變化情況。

鈦合金深冷處理研究：

處理設(shè)備：環(huán)儀儀器 合金液氮處理設(shè)備

樣品大小：鈦合金棒材（TA7、TB6、TC4）原始材料切割為10 mm×10 mm×8 mm的立方體試樣。

處理過(guò)程：

1.預(yù)處理：

為保證樣品的表面平整度與潔凈度，試驗(yàn)樣品需先用砂紙進(jìn)行打磨和拋光。

2.深冷處理：

將試樣放入合金液氮處理設(shè)備（-196℃）中處理，保溫48h后，待恢復(fù)至室溫進(jìn)行后續(xù)實(shí)驗(yàn)。

顯微組織觀察：

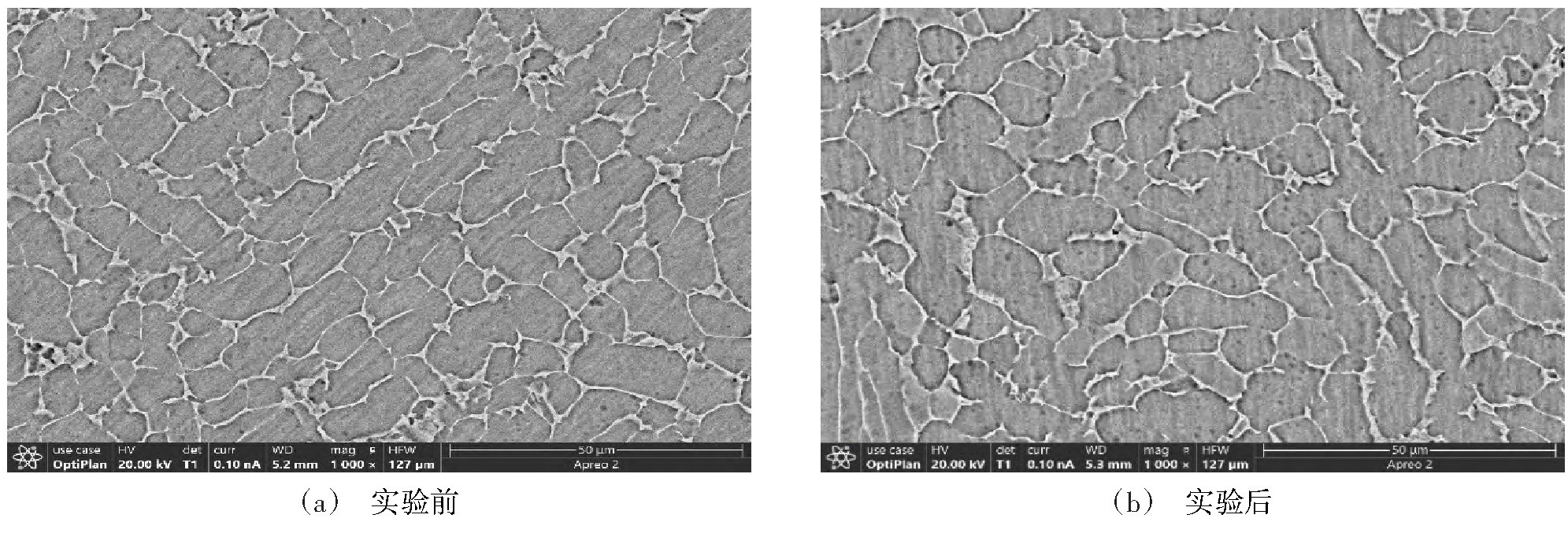

1.實(shí)驗(yàn)前后 TA7 鈦合金的電子掃描電鏡圖

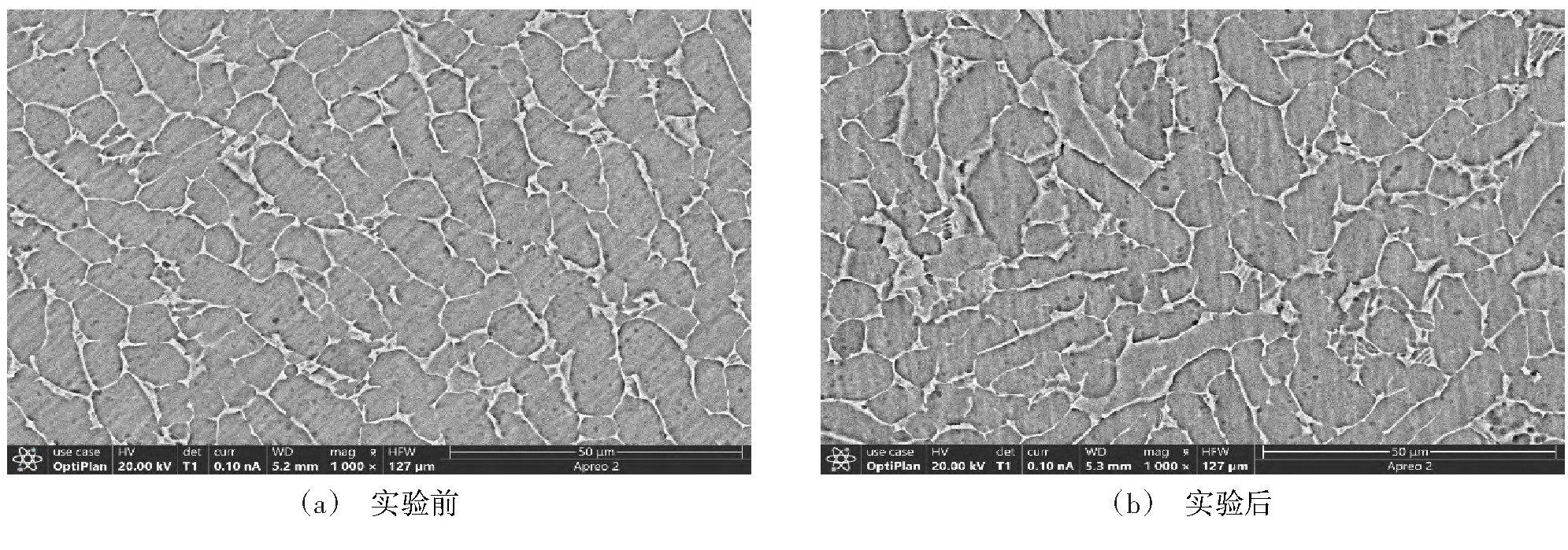

2.實(shí)驗(yàn)前后 TB6 鈦合金的電子掃描電鏡圖

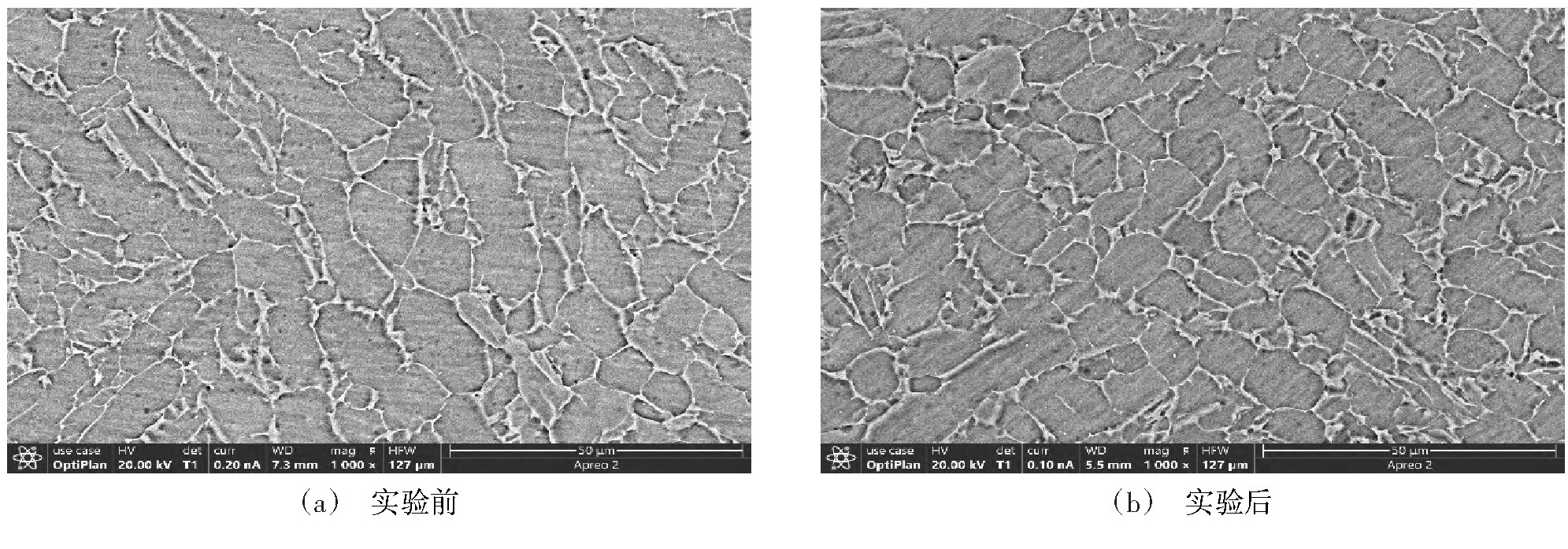

3.實(shí)驗(yàn)前后 TC4 鈦合金的電子掃描電鏡圖

通過(guò)實(shí)驗(yàn)前后的對(duì)比可知，實(shí)驗(yàn)前的金相組織由大片微觀組織組成，分布并不均勻，晶粒體積較大；深冷處理后，晶粒尺寸均有一定的變化，由于溫度降低，冷壓縮力增大，導(dǎo)致晶粒受到擠壓，故尺寸發(fā)生了變化，微觀組織變得更加密集。與此同時(shí)由于晶粒受到擠壓，在晶體的局部上出現(xiàn)了一定量細(xì)小的亞晶。

從以上實(shí)驗(yàn)結(jié)果可以發(fā)現(xiàn)，深冷處理對(duì)三種鈦合金均可起到細(xì)化晶粒，促進(jìn)產(chǎn)生析出物的作用。

實(shí)驗(yàn)結(jié)論：

三種材料在深冷處理之后，均有黑色析出物析出的現(xiàn)象，其中TA7與TC4鈦合金析出物數(shù)量增加最為明顯。對(duì)于TA7鈦合金來(lái)說(shuō)，這是由于晶粒存貯的能量被釋放，發(fā)生再結(jié)晶現(xiàn)象，產(chǎn)生新的轉(zhuǎn)化物，而這些轉(zhuǎn)化產(chǎn)物顆粒較小并吸附在原基體之上。

以上就是對(duì)鈦合金的深冷處理研究，如有深冷處理試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
