制動軟管標準GB 16897《制動軟管的結構、性能要求及試驗方法》是在FMVSS106的基礎上修改采用而成，標準包含了制動軟管高溫脈沖試驗項目，結合高溫脈沖試驗的要求，需要合適的壓力脈沖試驗臺。下面，我們來看看壓力脈沖試驗臺是怎么研發的。

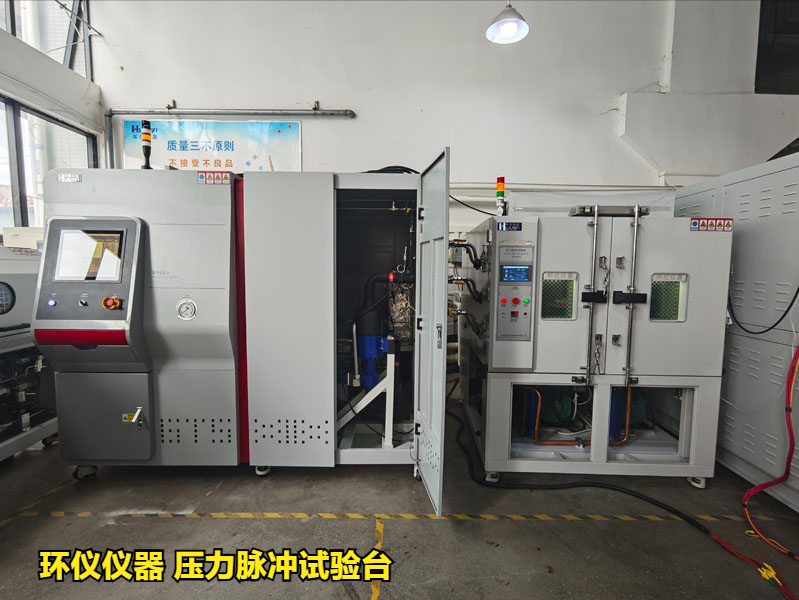

產品名稱：環儀儀器 壓力脈沖試驗臺

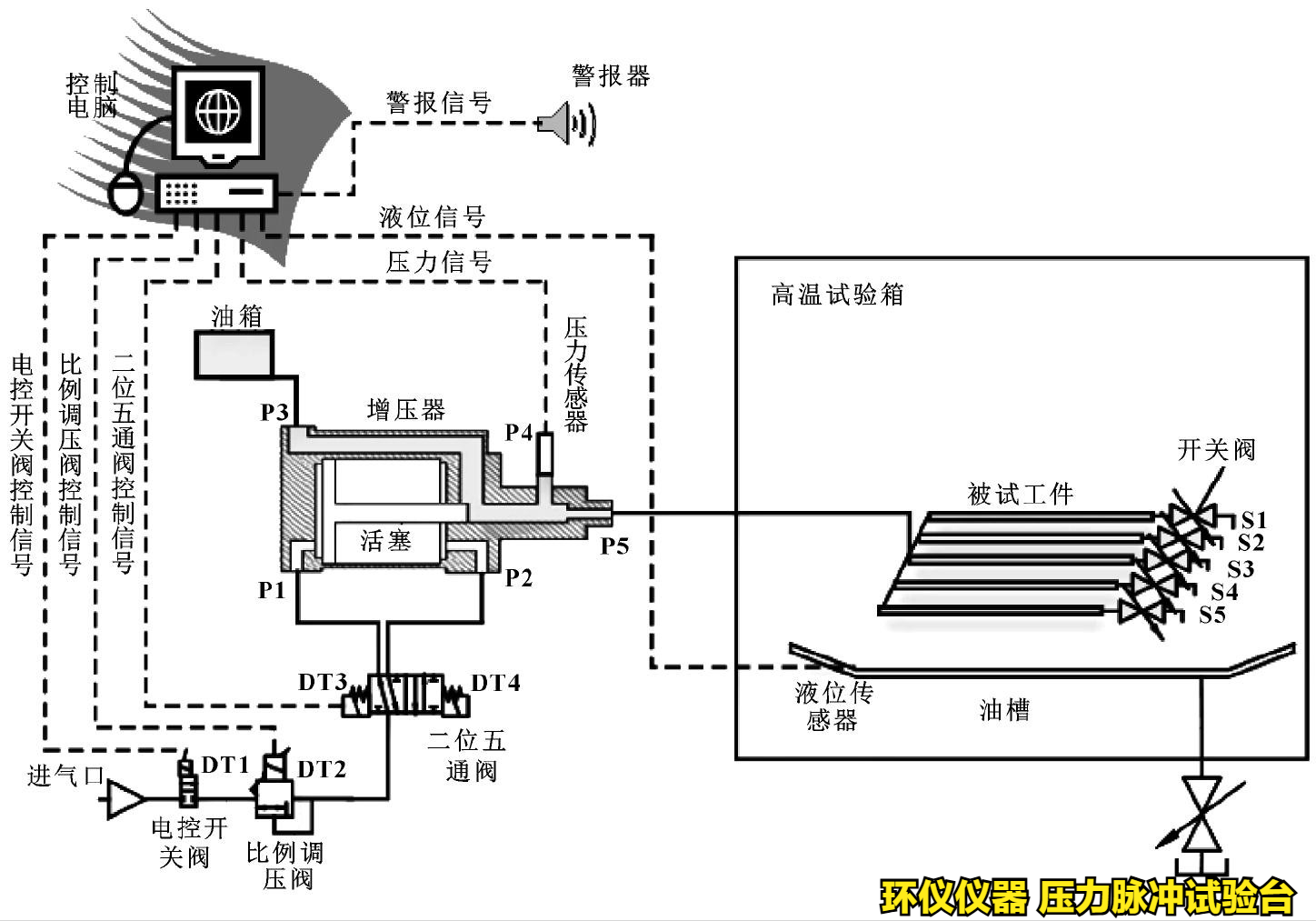

試驗臺方案設計：根據功能及技術要求對系統進行整體設計，原理圖如下所示。該試驗臺主要由液壓脈沖發生裝置、高溫試驗箱及試件安裝裝置、數據采集與控制系統等部分組成。

1.液壓脈沖發生裝置：液壓脈沖發生裝置用于發出高壓脈沖, 對試件循環加壓，主要由油箱、增壓器、電控開關閥、比例調壓閥、二位五通閥等幾大部分組成。

2.高溫試驗箱及試件安裝裝置：用于安裝被試工件, 并為試驗提供所需的環境溫度。該裝置主要由高溫試驗箱、試件安裝裝置、油槽等部分組成。

產品性能：

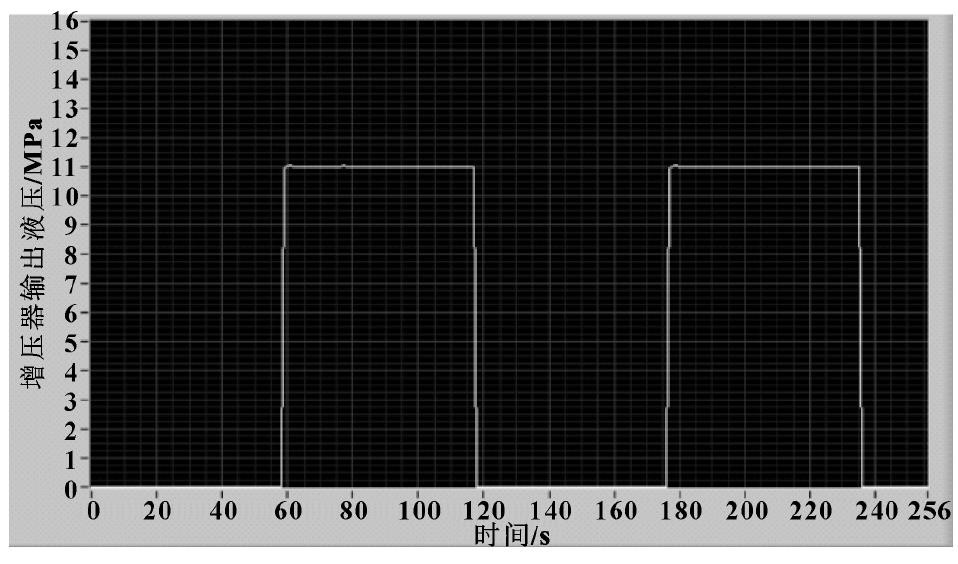

根據標準要求, 高溫試驗箱提供在30 min內使溫度達到 (143±3) ℃的試驗要求, 液壓脈沖發生裝置能在2 s內施加0~11 MPa或者11~0 MPa壓力并控制加壓和泄壓周期, 按照試驗設定的參數完成標準中規定的循環次數。試驗中獲取的壓力脈沖曲線如下圖所示。

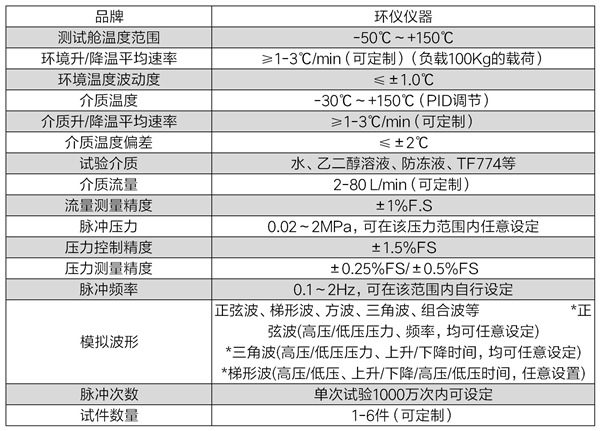

技術參數：

產品特點：

試驗臺采用一鍵式啟動模式， 在可視化的操作界面設定好相關參數后， 便能自動完成試驗，降低了系統的復雜性，提升了操作的便利性，避免了人工提取數據造成較大誤差這一現象，提高了試驗的精準度。

如有壓力脈沖試驗臺的選型疑問，可以咨詢環儀儀器相關技術人員。
